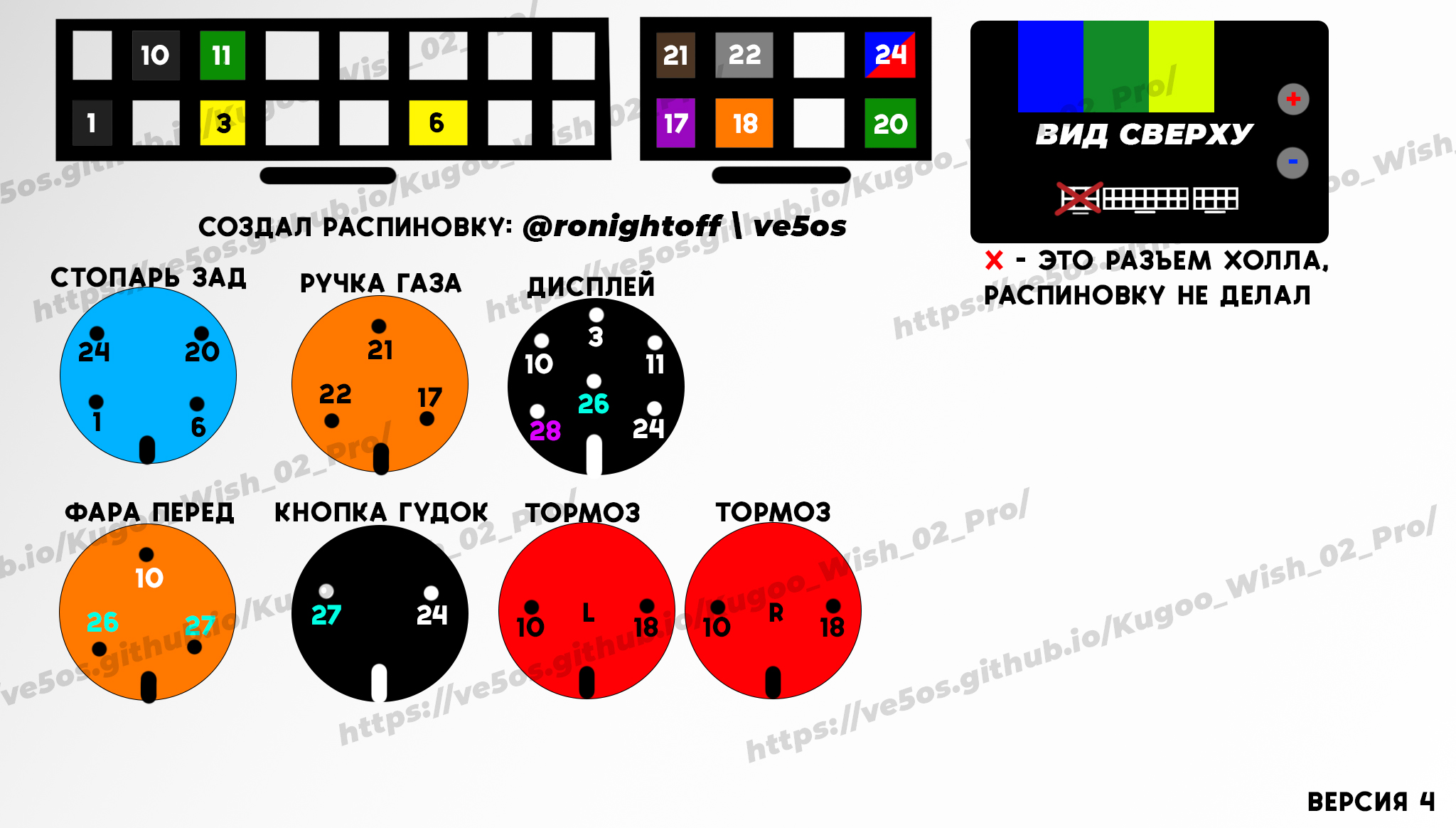

Установлена фара дальнего света Spot Beam 4-inch light со встроенным звуковым сигналом. Работает от бортовой сети 60 В, при этом светодиоды питаются через преобразователь на 9 В.Распиновка контроллера
Разъяснение схемы
10, 21 — Минус от АКБ
26, 27 — Не проходят через разъёмы 8×2 и 4×2, идут напрямую
28 — Ключ зажигания, подающий +60 В от АКБ
20 — Правый поворотник (минус)
6 — Левый поворотник (минус)
1 — Стоп-сигнал (минус)
24 — Питание (+60 В)
Примечание!
Поворотники и задний стоп-сигнал постоянно подключены к линии с напряжением 60 В.
Включение осуществляется через управление минусовым контактом,
то есть принцип работы обратный: вместо подачи «плюса» 60 В подаётся «минус».
Поворотники и задний стоп-сигнал постоянно подключены к линии с напряжением 60 В.
Включение осуществляется через управление минусовым контактом,
то есть принцип работы обратный: вместо подачи «плюса» 60 В подаётся «минус».
Важно!
Использование мотоцикла с отключённым разъёмом 8×2 недопустимо
и может привести к повреждению дисплейного модуля.
Использование мотоцикла с отключённым разъёмом 8×2 недопустимо
и может привести к повреждению дисплейного модуля.

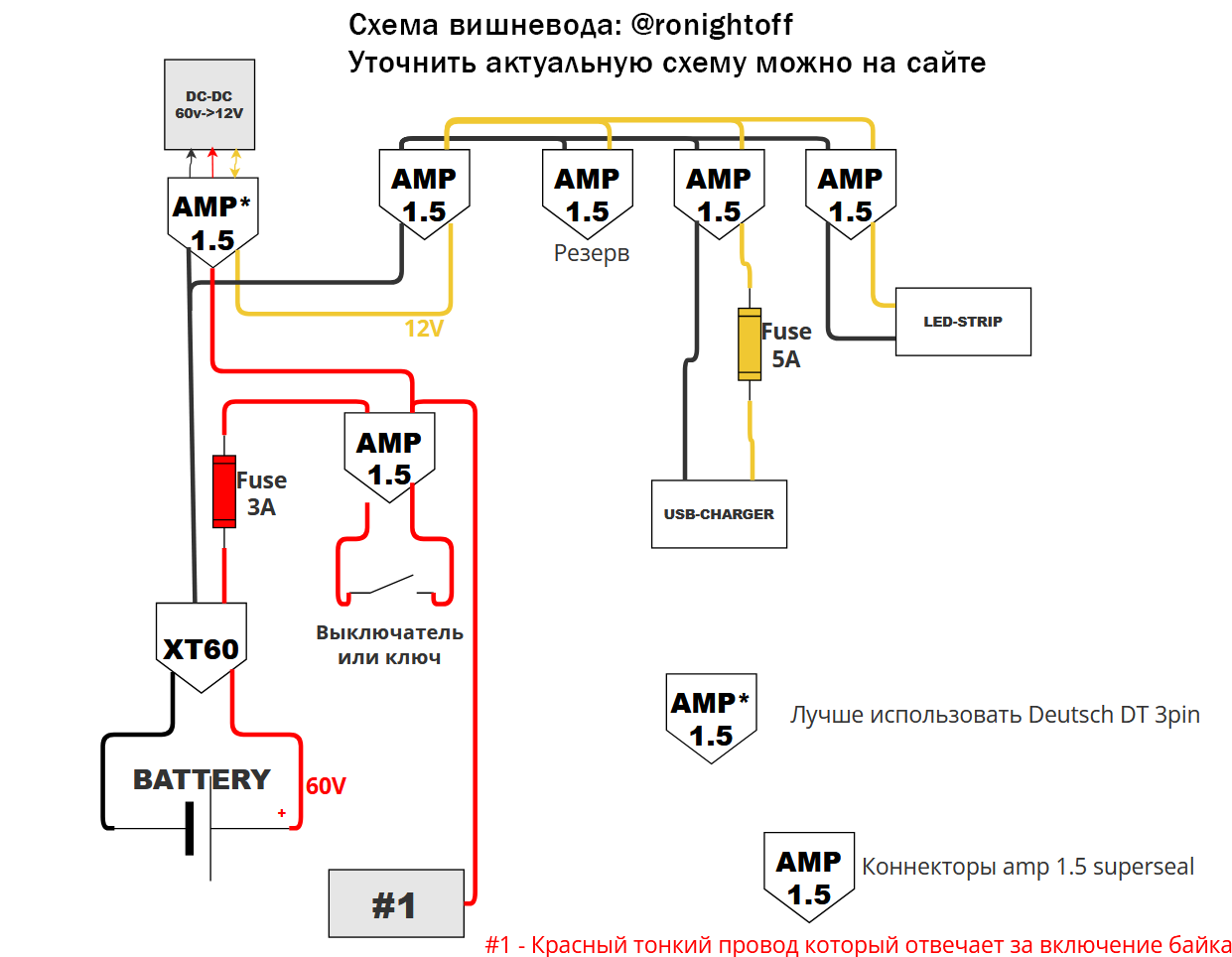

Расширенная проводка 12V
⚡ Сразу скажу — это не самый оптимальный вариант проводки. Если знаете более удачное решение, напишите мне в @ronightoff.
Нам понадобится:
- Клемы 5,0 мм
- Штекер XT60 (мама + папа)
- Держатель предохранителя + предохранитель
- Проводка AWG 24 (лучше AWG 22)
- AMP 1.5 (штекер папа + мама) на 2p и один на 3p
- DC-DC преобразователь 60v в 12v
